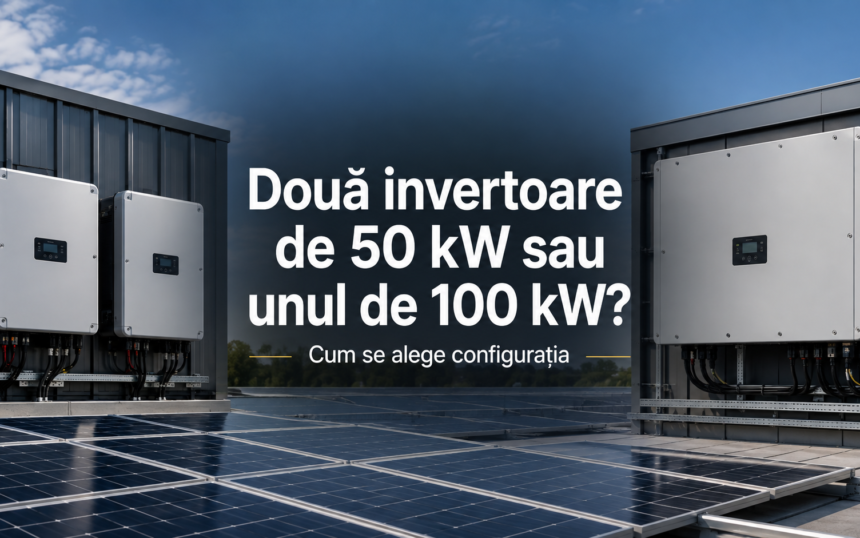

Două invertoare de 50 kW sau unul de 100 kW? Cum se alege configurația
În prezentările proiectelor fotovoltaice apare frecvent puterea totală a panourilor și modelul invertorului. Mai rar este explicat de ce proiectantul a ales un invertor mare sau mai multe echipamente mai mici. Pentru un sistem de aproximativ 100 kW, ambele variante pot fi corecte, dar răspund unor condiții diferite.
Două invertoare de 50 kW nu sunt automat mai eficiente sau mai sigure decât unul de 100 kW. La fel, un singur invertor nu este automat mai simplu. Alegerea trebuie justificată prin configurația câmpului fotovoltaic, caracteristicile electrice, amplasament, trasee și modul de exploatare.
Ce rol are invertorul într-un sistem comercial
Invertorul transformă energia produsă de panouri în curent alternativ compatibil cu instalația și rețeaua. În același timp, urmărește punctul de putere maximă al șirurilor, monitorizează parametrii, gestionează protecții și comunicații și poate controla exportul sau interacțiunea cu o baterie.
Puterea nominală este doar unul dintre criterii. La proiectare se verifică tensiunile maxime și minime, curenții de intrare, numărul de MPPT-uri, numărul de șiruri, raportul dintre puterea DC și AC, condițiile de mediu și cerințele de conectare.
1. Împărțirea câmpului fotovoltaic
Un acoperiș poate avea două corpuri, mai multe orientări sau zone separate de luminatoare și instalații. Folosirea a două invertoare poate permite împărțirea logică a panourilor pe zone și reducerea traseelor lungi de curent continuu.
Într-un proiect la sol, câmpul poate fi împărțit în sectoare. Alegerea poziției invertoarelor influențează cablurile, căderile de tensiune, accesul și modul de intervenție.
2. Numărul de MPPT-uri și orientările diferite
Intrările MPPT permit invertorului să urmărească separat grupe de panouri cu comportament electric asemănător. Dacă există orientări, înclinări sau condiții de umbrire diferite, împărțirea corectă poate ajuta la exploatarea fiecărei zone fără ca o grupă să o influențeze nejustificat pe alta.
Nu este suficient să numărăm MPPT-urile. Trebuie verificate curenții admiși, numărul de șiruri per intrare și intervalele de tensiune pentru temperatura minimă și maximă de proiectare.
3. Funcționarea parțială în timpul unei intervenții
Dacă un sistem are două invertoare independente și unul este oprit pentru service, cealaltă parte poate continua să producă, dacă instalația și condițiile de rețea permit. Aceasta poate reduce impactul unei intervenții asupra întregii producții.
Nu trebuie confundată această situație cu o redundanță totală. Puterea disponibilă scade, iar o problemă comună de rețea, tablou sau comunicație poate afecta ambele echipamente. Arhitectura trebuie analizată în ansamblu.
4. Traseele de curent continuu și alternativ
Două invertoare montate mai aproape de zonele de panouri pot reduce anumite trasee DC, dar pot necesita cabluri AC, protecții și puncte de conectare suplimentare. Un invertor centralizat poate simplifica numărul de echipamente, dar poate concentra traseele și curenții într-o singură zonă.
Decizia se ia prin calcul, nu prin preferință. Se compară lungimile, secțiunile, căderile de tensiune, condițiile de pozare, costurile și accesul pentru exploatare.
5. Integrarea în tablourile electrice
Fiecare invertor are circuite, protecții și cerințe de conectare. Două echipamente pot însemna două circuite distincte sau o grupare într-un tablou dedicat. Selectivitatea, curenții, puterea de scurtcircuit și posibilitatea de izolare trebuie tratate în proiect.
Un singur invertor poate avea un circuit mai mare și aparataj dimensionat corespunzător. Soluția optimă depinde de tabloul existent, transformator, distanțe și condițiile operatorului de distribuție.
6. Spațiul, răcirea și condițiile de mediu
Două invertoare ocupă mai mult spațiu și necesită distanțe de montaj, acces și gestionarea disipării termice. Poziția trebuie să respecte cerințele producătorului și să protejeze echipamentele de expuneri nepotrivite.
Un invertor mai mare poate fi mai greu și poate necesita o soluție de montaj diferită. Greutatea, accesul pentru service și posibilitatea înlocuirii trebuie analizate înainte de instalare.
7. Monitorizarea și comunicațiile
Mai multe invertoare trebuie integrate într-o platformă de monitorizare și, după caz, într-un sistem de management al energiei. Adresarea, comunicația, contorizarea și limitarea exportului trebuie configurate coerent.
Avantajul este că producția poate fi urmărită pe zone. Dezavantajul este că există mai multe echipamente și conexiuni care trebuie administrate. Calitatea proiectării și punerii în funcțiune este esențială.
8. Costul și mentenanța
Două invertoare pot avea un cost de achiziție, protecții și montaj diferit față de unul singur. În același timp, intervențiile pot fi mai ușor de etapizat, iar înlocuirea unui echipament poate afecta doar o parte din sistem.
Comparația trebuie să includă costul complet: echipamente, tablouri, cabluri, structuri, comunicații, punere în funcțiune și exploatare. Prețul invertorului nu este singurul criteriu.
Când poate fi justificată soluția cu două invertoare
- –Câmpul fotovoltaic este împărțit pe două clădiri sau zone distincte.
- –Există orientări și configurații de șiruri care beneficiază de mai multe intrări independente.
- –Traseele și punctele de conectare sunt mai bine organizate prin împărțire.
- –Beneficiarul dorește reducerea impactului unei intervenții asupra întregii puteri.
- –Spațiul și condițiile de montaj permit instalarea și răcirea corectă a ambelor echipamente.
Când poate fi justificat un singur invertor
- –Câmpul fotovoltaic este compact și uniform.
- –Invertorul oferă numărul necesar de MPPT-uri și curenții corespunzători.
- –Traseele pot fi realizate eficient către un punct central.
- –Spațiul, protecțiile și integrarea electrică favorizează o soluție centralizată.
- –Analiza tehnico-economică arată un cost total și o exploatare mai potrivite.
Întrebările corecte înainte de alegere
- Câte orientări și zone distincte are câmpul fotovoltaic?
- Cum sunt împărțite șirurile și ce curenți rezultă?
- Care sunt lungimile și secțiunile traseelor DC și AC?
- Cum se conectează sistemul în tablourile existente?
- Ce se întâmplă cu producția în timpul unei intervenții?
- Cum se realizează monitorizarea și limitarea exportului?
- Care este costul total al fiecărei variante?
Concluzie
Alegerea dintre două invertoare de 50 kW și unul de 100 kW nu are un răspuns universal. Puterea totală este doar punctul de plecare. Câmpul fotovoltaic, MPPT-urile, traseele, curenții, protecțiile, spațiul, monitorizarea și mentenanța decid arhitectura potrivită.
Black Solar proiectează sistemele în funcție de amplasament și instalația beneficiarului.
Seria „De ce am proiectat așa?” va explica deciziile tehnice din proiecte reale, astfel încât configurația să fie înțeleasă, nu doar enumerată.
